主要結構形式：

閥門由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪、電動頭等零件組成。

公稱通徑：DN20-300

公稱壓力：0.6  1.0MPa


工作原理：
當順轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉極點，切勿盡力多人輔助，禁用其它工具開閉。

主要零部件材質：

結構圖：

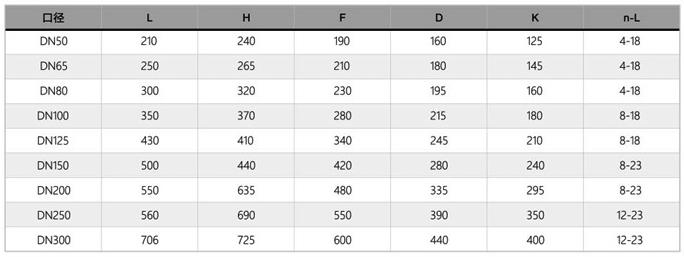

主要連接尺寸及外型尺寸：



安裝及維護：

1.本閥門在管道上任意安裝，沒有介質流向限制。
2.本閥門維護成本低，只需根據實際使用情況更換橡膠管套。
