產品用途：

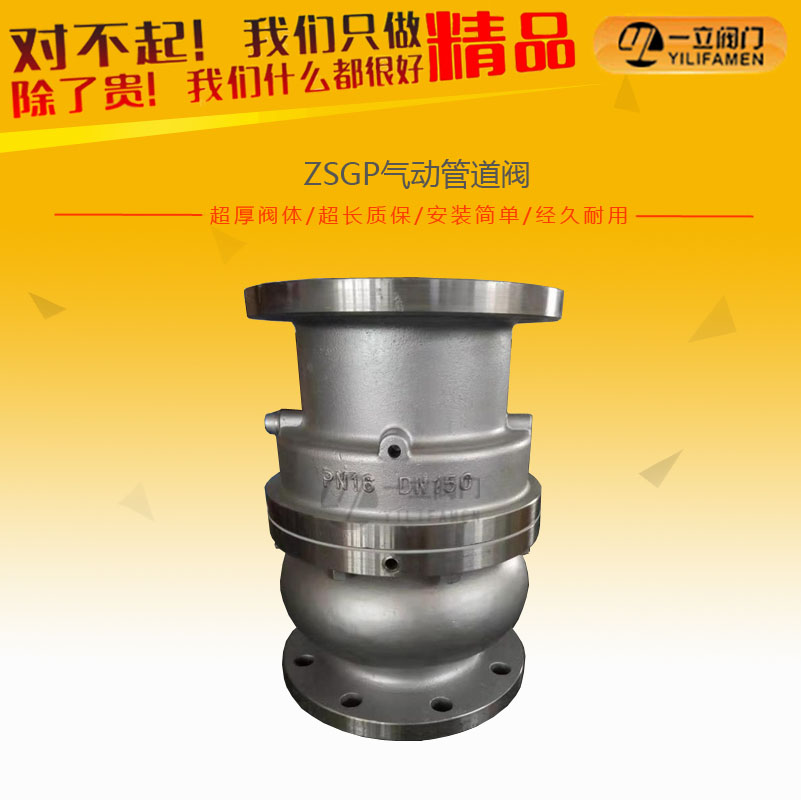

ZSGP氣動管道閥 管道氣動閥 氣動梭閥是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
結構與原理：
用途：是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯zui適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。
主要外形連接尺寸：
| DN | D | D1 | L | Φ-n | m-n |
| 20 | 105 | 75 | 150 | 4-Φ14 | M10×1 |
| 25 | 115 | 85 | 160 | 4-Φ14 | |
| 32 | 140 | 100 | 180 | 4-Φ18 | |
| 40 | 150 | 110 | 200 | 4-Φ18 | |
| 50 | 165 | 125 | 203 | 4-Φ18 | |
| 65 | 185 | 145 | 216 | 4-Φ18 | M12×1.25 |
| 80 | 200 | 160 | 241 | 8-Φ18 | |
| 100 | 235 | 190 | 292 | 8-Φ22 | |
| 125 | 270 | 220 | 330 | 8-Φ26 | |
| 150 | 300 | 250 | 356 | 8-Φ26 | |
| 200 | 375 | 320 | 495 | 12-Φ30 |
咨詢：ZSGP氣動管道閥
