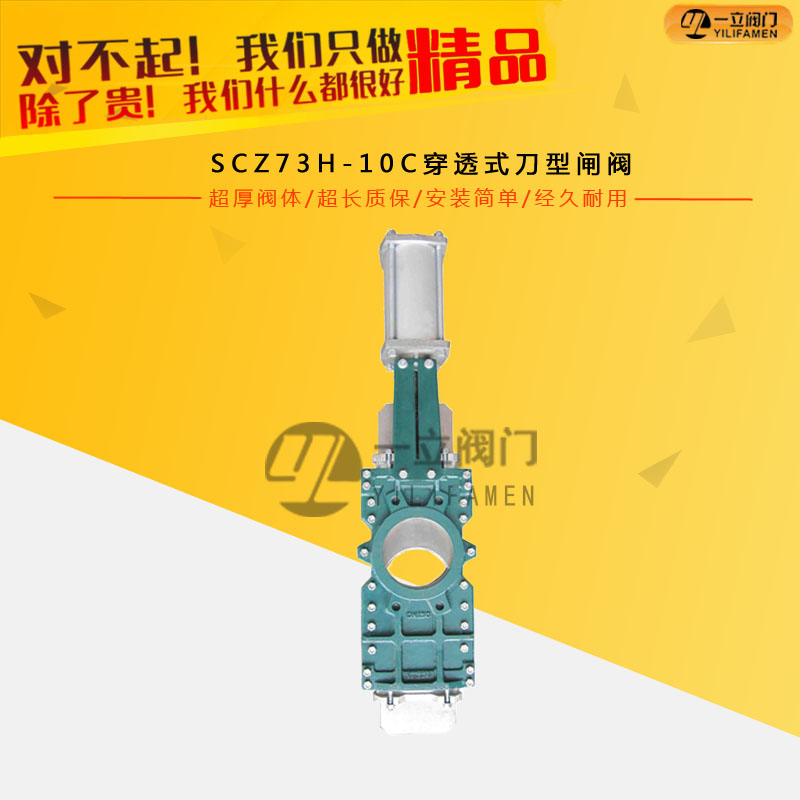

SCZ73H-10C穿透式刀型閘閥

產品簡介：穿透式刀閘閥是閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通

咨詢熱線：0577-67313796

產品詳情

產品簡介：

穿透式刀閘閥是閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。適用于排渣、紙漿、泥漿、污水等管道的控制。廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。

產品優點：

1、雙向密封，帶兩個閥座封圈，此閘板更長且底部伸出閥體，需要兩個密封填料裝置。

2、閘板形成一個孔狀通徑，其作用是，閘板開啟時，介質能全部流走，沒有滯留，閘板關閉時能全部密封。

3、在介質濃度較高條件下，也能保持閥座密封，由于沒有滯留區，閘板底部無介質堆積。

4、該產品適用于制糖，化學設備（干燥器、反應器）的裝卸和造紙廠的漿料出口處，用于回收混有大量雜質的舊紙張。

5、閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性閥，腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。

殼體試驗和密封試驗：

1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。

2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金屬密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金屬密封指密封副材料是金屬-金屬

2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。

性能規范：

閥門型號		SCZ73F-2.5	SCZ73H-6	SCZ73H-10	SCZ73F-16
工作壓力(MPa)		0.25	0.6	1.0	1.6
適用介質		糖漿、紙漿、污水、灰、煤氣等
適用溫度(℃)		橡膠≤80，氟橡膠≤180，碳素鋼≤425，不銹鋼≤600,310S不銹鋼≤1100
驅動方式		手動（手輪）
材料	閥體	WCB鑄鋼，304不銹鋼，316不銹鋼，310S不銹鋼
	閘板	不銹鋼
	閥體密封圈	合成橡膠或聚四氟乙烯
	閥桿	鉻不銹鋼
	支架	碳素鋼
	填料	聚四氟乙烯

注：橡膠牌號取決于介質性質和使用溫度；閘板材質牌號取決于介質性質。

連接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0	MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	335	4-M16	180	1.6	50	48	160	125	99	335	4-M16	180
	65	48	180	145	120	363	4-M16	180		65	48	185	145	120	363	4-M16	180
	80	50	195	160	135	395	4-M16	220		80	50	200	160	135	395	8-M16	220
	100	50	215	180	155	465	8-M16	220		100	50	220	180	155	465	8-M16	220
	125	57	245	210	185	530	8-M16	230		125	57	250	210	185	530	8-M16	230
	150	57	280	240	210	630	8-M20	280		150	57	285	240	210	630	8-M20	280
	200	70	335	295	265	750	8-M20	360		200	70	340	295	265	750	12-M20	360
	250	70	390	350	320	900	12-M20	360		250	70	405	355	310	900	12-M22	360
	300	76	440	400	368	1125	12-M20	400		300	76	460	410	375	1125	12-M22	400
	350	76	500	460	428	1260	16-M20	400		350	76	520	470	435	1260	16-M22	400
	400	89	565	515	482	1450	16-M22	400		400	89	580	525	485	1450	16-M27	400
	450	89	615	565	532	1600	20-M22	530		450	89	640	585	545	1600	20-M27	530
	500	114	670	620	585	1820	20-M22	530		500	114	715	650	609	1820	20-M30	530
	600	114	780	725	685	2300	20-M27	600		600	114	840	770	720	2300	20-M36	600
	700	130	895	840	800	2600	24-M27	600		700	130	910	840	788	2600	24-M36	600
	800	130	1010	950	898	3000	24-M30	680		800	130	1025	950	898	3000	24-M36	680
	900	140	1110	1050	1005	3400	28-M30	680		900	140	1125	1050	998	3400	28-M36	680
	1000	216	1220	1160	1115	3800	28-M30	700		1000	216	1255	1170	1110	3800	28-M42	700
	1200	254	1450	1380	1325	4300	32-M36	800		1200	254	1485	1390	1325	4300	32-M48	800
